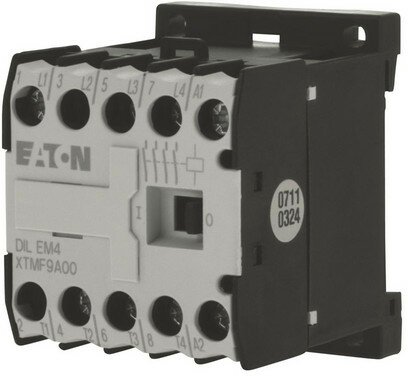

Eaton DILEM4-G(12VDC) Leistungsschütz AC3/400V
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 60 A, gekapselt: Ith= 50 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: ?DILEM, ?DILE, Stromart AC/DC: Gleichstrombetätigung
- Spannungsart zur Betätigung: DC
- Anschlussart Hauptstromkreis: Schraubanschluss
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 4kW
- Bemessungsbetriebsleistung NEMA: 3,7kW
- Geeignet für Reiheneinbau: nein
- Breite: 45mm
- Höhe: 58mm
- Tiefe: 54mm
Suchbegriffe: Leistungsschütz, Drehstromschütz, Kleinschütz, Motorschütz, Schützbaustein
