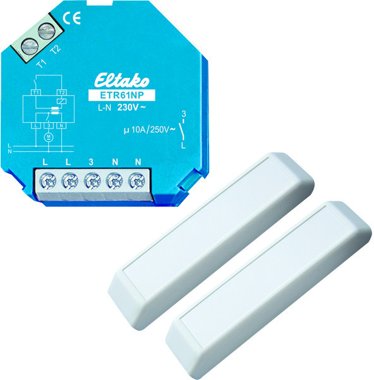

Eltako Trennrelais 230V mit Fensterkontakt FK. 1 S nicht potenzialfrei

Details zu
Eltako Trennrelais 230V mit Fensterkontakt FK. 1 S nicht potenzialfrei

Trennrelais 230V mit Fensterkontakt FK. 1 Schließer nicht potenzialfrei 10A/250V AC. Mit Fensterkontakt. Stand-by-Verlust nur 0.5 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuereingang mit intern erzeugter Kleinspannung 24V DC. Mit einem Trenntrafo galvanisch getrennt von der Stromversorgung und dem Arbeitskontakt (PELV). Daher ist keine externe Kleinspannungs-Stromversorgung erforderlich. Mit zwei L-Klemmen und 2 N-Klemmen für einfache und schnelle Installation. Stromversorgung 230V. Der beiliegende Fensterkontakt besteht aus einem Reedrelais mit Anschlussklemmen und einem Magneten. Der normalerweise geschlossene Kontakt öffnet, sobald der Magnet näher als 25mm gekommen ist. An die Klemmen T1 und T2 des Trennrelais ETR61NP angeschlossen, wird die Stromversorgung eines Dunstabzuges zugeschaltet, solange das Fenster offen ist. Das ETR61NP kann in die UP-Dose hinter die Steckdose für den Dunstabzug gelegt werden. Montage des Fensterkontaktes FK: Auf der Gehäuse-Schmalseite die Einsätze heraushebeln. Reedrelais anschließen und Gehäuse-Ausschnitt für die Leitung ausschneiden. Beide Gehäuse maximal 15mm entfernt parallel ankleben und gegebenenfalls zusätzlich anschrauben. In der Längsrichtung kann der Magnet gegenüber dem Reedrelais beliebig verdreht sein.
