Triax OTX 1310 Kit

Details zu
Triax OTX 1310 Kit

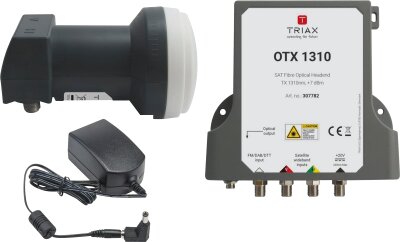

Das OTX 1310 Kit besteht aus dem Wideband-LNB TWB 40 und dem OTX 1310
SAT-LWL-Sender einschließlich des Steckernetzteils. Diese Sendeeinheit
ermöglicht die Verteilung der vertikalen und horizontalen SAT-Bänder in
Kombination mit terrestrischen Rundfunkkanälen über ein Glasfasernetz
(LWL) an eine große Anzahl von Gebäuden und Haushalten.
Der TWB 40 sollte auf einer TRIAX-Schüssel mit einem Durchmesser von
85...120cm installiert werden. Die OTXSendeeinheit
kann im Innen- oder Außenbereich montiert werden. Eine spezielle
Halterung für die Montage am Mast kann mit dem OTX-MB (307789) bestellt
werden.
Der OTX-Sender verfügt über zwei koaxiale HF-Eingänge für die Verbindung
der vertikalen und horizontalen SATIF-Signalkabel, die vom Wideband-LNB
kommen. Das LNB wird über den Sender mit Spannung versorgt (HAnschluss
+20V, V-Anschluss +12V). Bitte beachten: die Stromversorgung der LNBs
TWB 40 erfolgt nur über dessen V-Anschluss. Der OTX-Sender kann ein PON
(Passive Optical Network) mit einen 32-fach optischem Split betreiben.
Das optische Signal wird über die optischen Rückumsetzer TVQ 06, TVC 06
und TOM 08 M/S wieder gewandelt um koaxial übertragen werden zu können.
Der OTX 1310 mit 1310nm Lasersender ist die kostengünstigste Variante
innerhalb der OTX-Familie und unterstützt die oben beschriebenen
Standardanwendungen. Das optische Netzwerk kann durch den durch den
zusätzlichen Einsatz von aktiven TRIAX FO Repeatern OTO 32 (307787)
deutlich erweitert werden.
